Плуги отвальные ПЛНУ-5-35

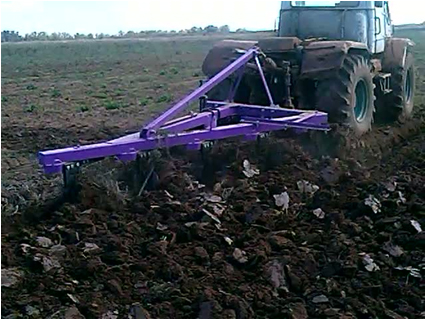

Плуг пятикорпусный навесной ПЛН-5-35 (рис.1) предназначен для пахоты на глубину до 30 см под зерновые и технические культуры различных почв, не засоренных камнями, плитняком и другими препятствиями, с удельным сопротивлением до 0,09 МПа (0,9 кгс/см2)

Производитель: Нью Тон

Свойство

Отвальные

Тип

Навесной

Назначение

Тракторные

Применение

Для пахоты под зерновые

Описание Характеристики Особенности

Плуг пятикорпусный навесной ПЛН-5-35 предназначен для пахоты на глубину до 30 см под зерновые и технические культуры различных почв, не засоренных камнями, плитняком и другими препятствиями, с удельным сопротивлением до 0,09 МПа (0,9 кгс/см2) в зависимости от заказа может комплектоваться корпусами согласно приложению 2.

Плуг агрегатируется с тракторами класса тяги 30 кН. Обслуживает агрегат один тракторист.

Работа плуга ПЛН-5-35, оснащенного предплужниками, выполняется следующим образом: предплужник подрезает верхний слой почвы на глубину до 12 см, затем переворачивает и укладывает его на дно борозды. Уложенный слой закрывается пластом, поднимаемым и оборачиваемым основным корпусом, в результате чего достигается полная и глубокая заделка сорняков и пожнивных остатков.

Агрегируется тракторами мощностью 150 -180 л.с.>

Технические характеристики


Показатель	Значение
Производительность за 1 час основного времени при комплектации корпусами для работы на скоростях, га/ч
- 5 - 7 км/ч	0,87 - 1,20
- 7 - 9 км/ч	1,20 - 1,60
- 9 - 12 км/ч	1,60 - 2,10
Рабочая скорость движения на основных операциях, км/ч	5 - 12
Глубина пахоты, см	20 - 30
В т.ч. с почвоуглубителями	до 45
Расстояние от опорной плоскости корпусов до нижней плоскости рамы, не менее, мм	620
Расстояние между корпусами по ходу плуга, мм	800±25
Количество корпусов, шт.	5
Тип корпуса	комплектация по приложению
Ширина захвата корпуса, мм	350±20
Ширина захвата предплужника, мм	230±20
Масса плуга сухая (конструктивная) с комплектом рабочих органов для выполнения основной технологической операции, кг	см. прилож.2
Трудоемкость составления агрегата чел/ч	0,15
Радиус поворота по крайней наружной точке не более, м	8,8
Габариты плуга, мм
- длина	4280 + 90
- ширина	2080 + 40
- высота	1500 + 30
Транспортная скорость, км/ч	до 30 (по транспортной скорости трактора)
Срок службы, лет	8
Гарантийный срок службы, лет	2,5
Габариты агрегата в транспортном положении (с трактором Т-150), мм
- длина	9830 + 100
- ширина	2600 + 50
- высота	3140 + 60
Дорожный просвет не менее, мм	250
Оперативная трудоемкость монтажа (досборки) плуга на месте применения, чел/ч	3

Прочная, износостойкая рама.
Размер рамы - 120х120х5, материал Ст09Г2С.
Предусмотрена установка усиленной (дутой) стойки (для ПЛН-8-35В) и предплужников.
