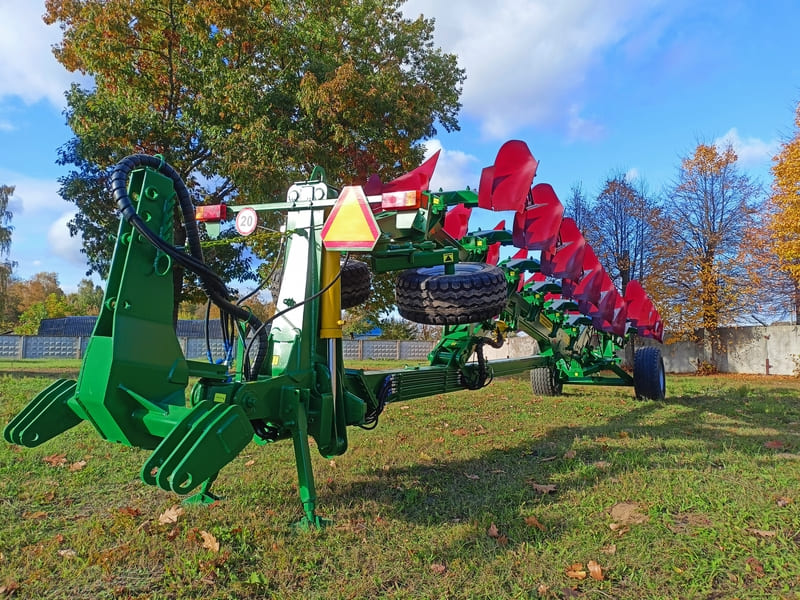

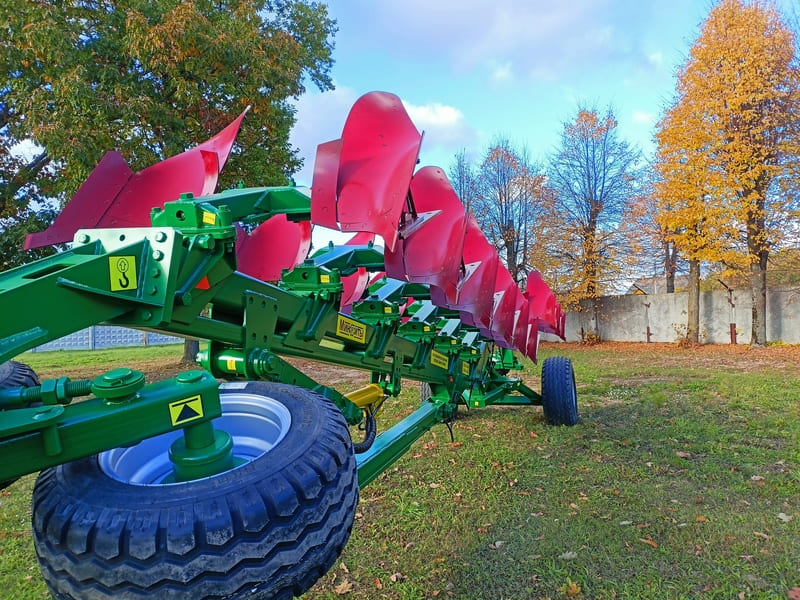

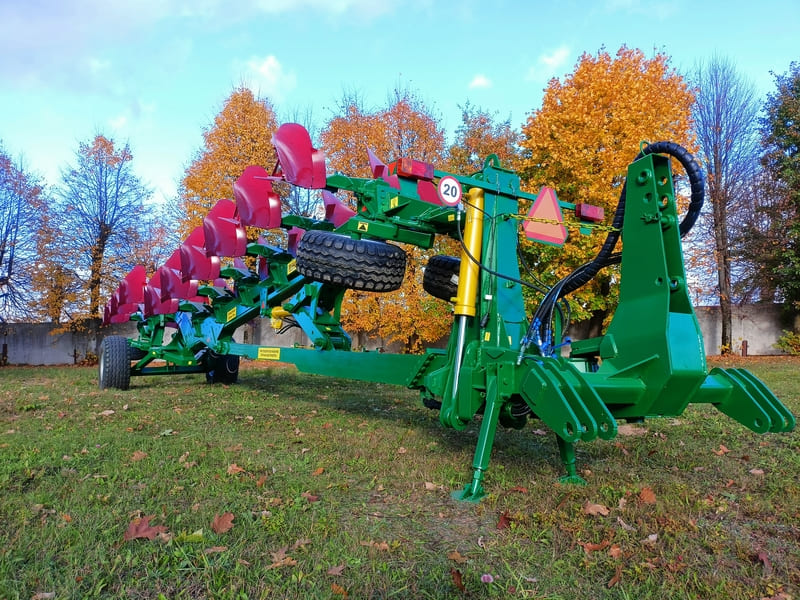

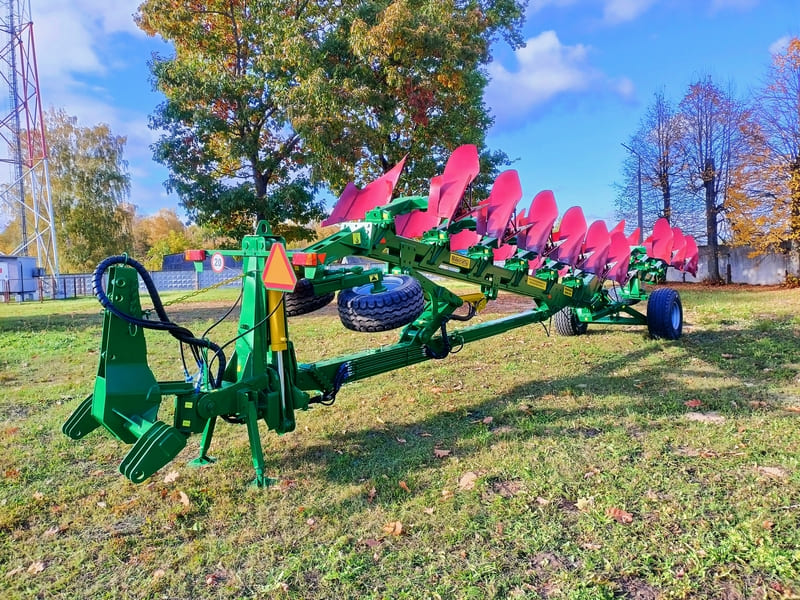

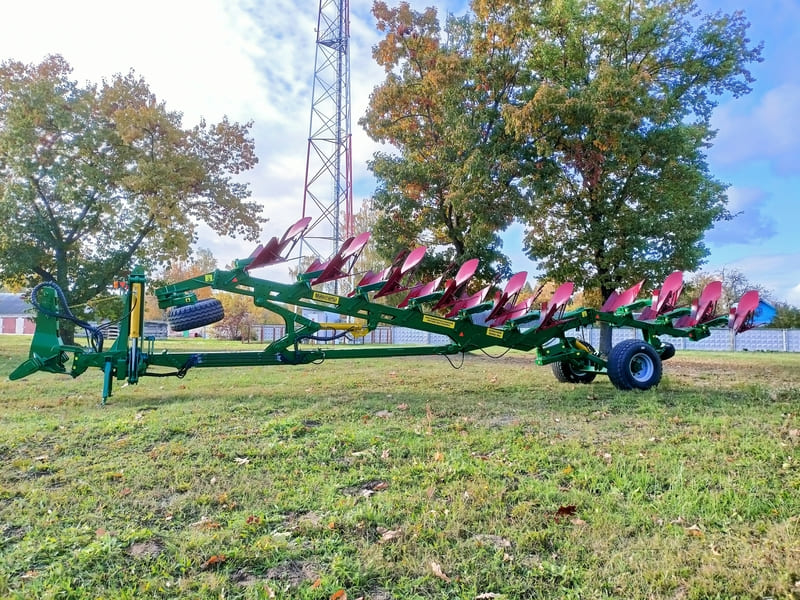

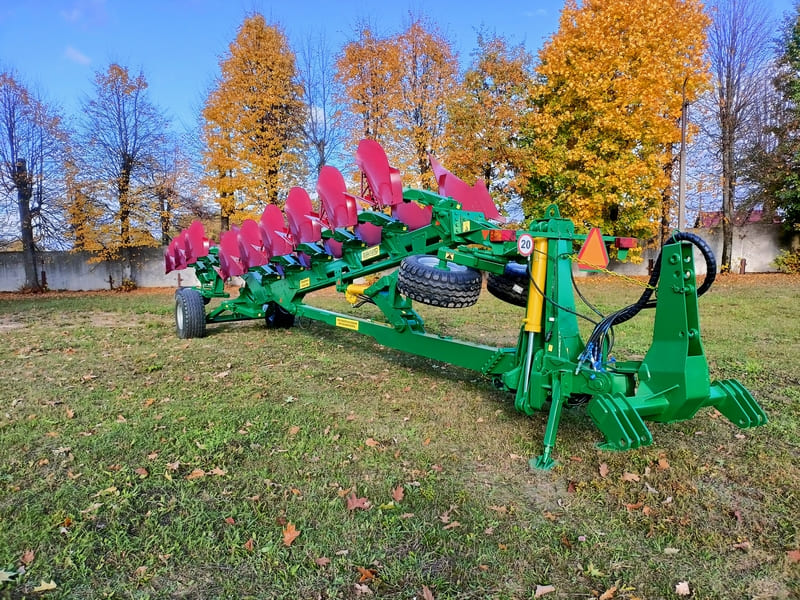

Плуг оборотный ППОВ-9-45-01 состоит из следующих основных сборочных единиц: рамы, колес опорных передних, предохранителя в сборе, рамы задней, колеса, рамки, хода колесного, балки тяговой, балки передней, механизма оборота, хода колесного, навески в сборе, корпуса и корпуса левообрабатывающего.
Технические характеристики плуга полунавесного оборотного ППОВ-9-45-01
Тип
полунавесной
Производительность за 1ч, га, не менее
2,84
Рабочая скорость движения, км/ч
7-9
Удельный расход топлива, кг/га
17
Глубина пахоты, см, не более
27
Рабочая ширина захвата, м
4,05
Расстояние от опорной плоскости корпусов до нижней плоскости рамы, мм
720
Количество корпусов, шт - левооборачивающих - правооборачивающих
9 9
Тип корпуса
полувинтовой
Масса, кг, не более
6000
Габаритные размеры плуга в рабочем положении, мм - длина - ширина - высота
13000 4350 2200
Габаритные размеры плуга в транспортном положении, мм - длина - ширина - высота
13000 2200 3950
Транспортная скорость, км/ч, не более
20
Дорожный просвет, мм, не менее
300
Показатели качества выполнения технологического процесса: - полнота заделки пожнивных и растительных остатков, % - глубина заделки пожнивных и растительных остатков, см не менее - крошение почвы (комки размером до 5 см), %, не менее - допускаемые отклонения от заданной глубины вспашки, см - гребнистость поверхности пахоты, см
Гладкая пахота позволяет обеспечить обработку поля без свальных гребней и развальных борозд, что значительно сокращает расходы на последующие операции обработки почвы;
Плуг работает в режиме «on-land» (по полю), что снимает все ограничения на ширину колес и колеи тракторов. Наличие передних опорных колес для работы плуга по системе «on-land» снижает требование к навеске трактора (нет необходимости в позиционном регуляторе EHR). Передние опорные колеса идут по необработанной почве, в результате не происходит уплотнения дна борозды, а также отсутствуют проблемы с регулированием глубины обработки при первом проходе;
Основная рама из двойной трубы (среднелегированная сталь) квадратного сечения 160х160х8 и 160х80х7;
Рабочие органы европейских производителей из борсодержащей стали. Плуг оснащен углоснимами. Сменные интенсивно изнашиваемые элементы (оборотное долото, лемех, грудь отвала, полевая доска);
Стойка корпуса из легированной, закаленной стали. Толщина сечения 45х90 мм;
