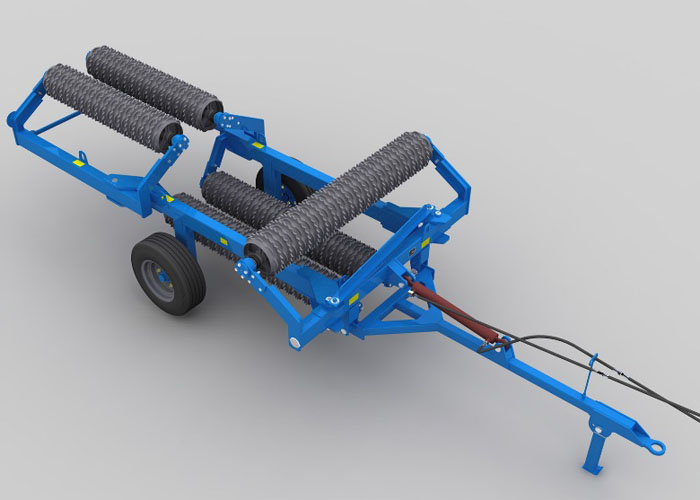

Каток кольчато-зубчатый типа ККЗ-9,2-02 (510 мм)

Каток кольчато-зубчатый типа ККЗ-9-02 (510мм) состоит из пяти секций, которые закреплены на раме. Каждая секция с рабочими органами установлена на двух подшипниках Рабочие органы секций ККЗ-9.2Н состоят с клинчатых и зубчатых колец, набранных на оси.

Рама состоит из пяти шарнирных частей. Такая конструкция обеспечивает возможность складывания катка для транспортирования. В транспортном положении сложенная рама фиксируется тягами.

Для опрокидывания катка при переведении его в рабочее или транспортное положения служит гидроцилиндр. Гидроцилиндр присоединяется к гидросистеме трактора с помощью двух гидрорукавов и разрывных быстросоединяющих муфт.

Рабочими органами катка ККЗ-9-02(510мм) являются диски и кольца зубчатые, выполненные из литых чугунных дисков Ø510мм, марка стали СВЧ 20. Взаимное перемещение колец относительно дисков позволяет самоочищаться секциям катка от налипания влажной почвы. Основным элементом катка является шарнирная рама, на которой закреплены рабочие органы. Каток состоит из пяти рабочих секций, которые закреплены на раме. Рама катка изготовлена из профильной трубы 150х100х8мм. Рама катка и установленные на ней пластины, изготовлены из высокопрочной конструкционной стали марки 09Г2С. Подшипниковые узлы применяются европейских производителей с самоцентрацией в посадочном отверстии под вал, что позволяет при динамическом изгибе вала (наезд на препятствие) повторить в радиальной обойме (отыграть) изгиб, не нанеся ущерб подшипнику и валу. Импортные подшипники марки FKL 210, устанавливаются для данной серии узлов аналогичных агрегатов.

Валы используются круглый Ø60 (марка стали 09Г2С), что позволяет валу испытывать огромные циклические - радиальные нагрузки без изменения его кривизны по всей длине и без износа поверхности.

Все рабочие органы катков являются сменными и устанавливаются на одну и ту же раму. Конструкция обеспечивает возможность как раскладывание катка в рабочее положение, так и складывание в транспортное. Для предотвращения возможности самораскладывания, в транспортном положении сложенная рама фиксируется зацепом.
