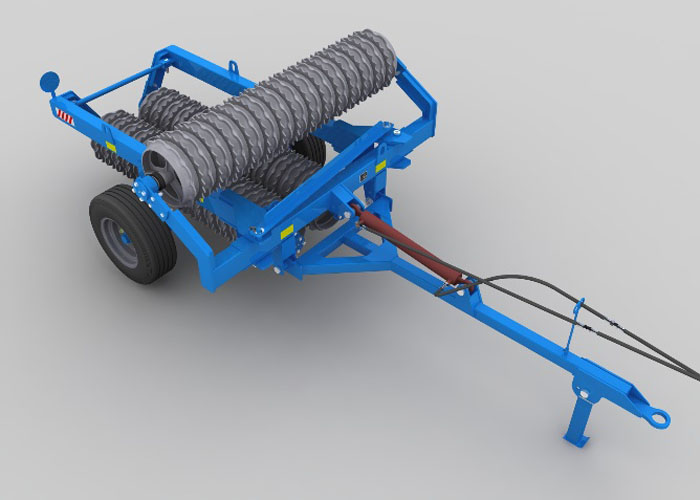

Каток кольчато-зубчатый типа ККЗ-6-02Е (500 ЕВРО)

Каток ККЗ-6-02Е (500 ЕВРО) предназначен для использования во всех почвенно-климатических зонах, кроме зоны горного земледелия.

1. Каток собранный по технологии евро имеет увеличенный вес примерно на 485кг против агрегатов собранных по стандартной схеме с литыми дисками 500мм, это достигнуто за счет того, что диски имеют укороченную ступицу, за счет чего рабочий орган имеет 20 дисков на оси и 19 звездочек, против 15 дисков и 14 звездочек соответственно на обычном.

На обычных катках сталь применяется рядовая 3-5ПС/СП.

2. Валы используются Ø60 (марка стали 09Г2С), что позволяет валу испытывать огромные циклические-радиальные нагрузки без изменения его кривизны по всей длине и без износа поверхности. Так же эта марка стали позволяет резьбам вала нести дополнительную нагрузку (резьбы не тянутся при критических нагрузках затяжки).

3. Подшипниковые узлы, марки FKL 210, применяются европейских производителей с самоцентрацией в посадочном отверстии под вал, что позволяет при динамическом изгибе вала (наезд на препятствие) повторить в радиальной обойме (отыграть) изгиб, не нанеся ущерб подшипнику и валу.

На обычных катках применяются подшипники отечественного производства без самоцентрации.

4. Рабочие диски (катки) и промежуточная звездочка (чистик) изготовлены из биметалла, что делает их более прочными к механическим ударам и износу ступичного радиуса. Данная технология направлена на снижение коэффициента трения ступицы рабочего диска с внутренней поверхностью самой звезды. При этом сама звезда ко всему прочему имеет утолщение на внутренней посадке, что так же снижает коэффициент трения на 50% относительно звезды произведенной из стали.

На обычных катках применяются звезда из стали ст2-3ПС/СП, изготовленная из листа толщиной 10мм, на машинах плазменной резки. Данная технология оставляет на внутреннем радиусе по краям кант, который сильно изнашивает ступицу рабочего чугунного диска, разрушая его в последствии.

5. Биметаллический диск рабочего органа диаметром 500мм с клинчатым срезом наружной оси является идеальным исполнением для любых полевых работ связанных с прикатыванием, таких как предпосевная обработка, прикатывание после посевов и по всходам. Данное исполнение дисков наилучшим образом избавляется от комьев на поле, так же имеет правильное пятно контакта для ровного по всей площади обработки уплотнении почвы.

6.  Рама катка изготовлена из профильной трубы 150х100х8мм. Рама катка и установленные на ней пластины, изготовлены из высокопрочной конструкционной стали марки 09Г2С.
